▶工作原理
所谓真空干燥，就是将干燥物料处于真空条件下，进行加热干燥。如果利用真空泵进行抽气抽湿，则加快 了干燥速度。
注：如采用冷凝器．物料中的溶剂可通过冷凝器加以回收，如溶剂为水，可不用冷凝器，节省能源投资。
▶特点
● 真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此对一定的传热量可以节省蒸发器的传热面积。
● 蒸发操作的热源可采用低压蒸汽或废热蒸汽。
● 蒸发器热损失少。
● 在干燥前可进行消毒处理，干燥过程中无任何不纯物混入，符合GMP要求。
● 属于静态真空干燥器，故干燥物料的形体不会损坏。
▶适应物料
适用于在高温下易分解，聚合和变质的热敏性物料的低温干燥；被广泛地采用在制药、化工、食品、电子等行业。

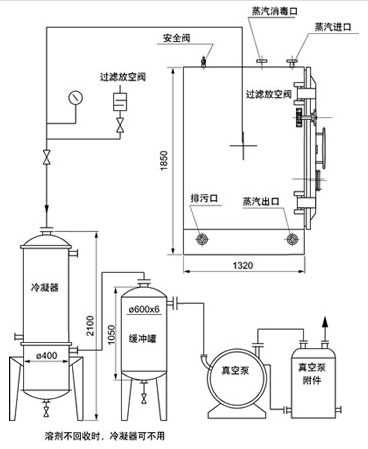

▶流程图
▶技术参数表
|
规格
|
YZG-600
|
YZG-800
|
YZG-1000
|
YZG-1400A
|
|
干燥箱内尺寸（mm）
|
φ600×976
|
φ800×1247
|
φ1000×1527
|
φ1400×2054
|
|
干燥箱外尺寸（mm）
|
1135×810×
1020 |
1700×1045×
1335 |
1693×1190×
1500 |
2380×1675×
1920 |
|
烘架层数
|
4
|
4
|
6
|
8
|
|
层间距离（mm）
|
81
|
82
|
102
|
102
|
|
烘盘尺寸（mm）
|
310×600×45
|
520×410×45
|
520×410×45
|
460×640×45
|
|
烘盘数
|
4
|
8
|
12
|
32
|
|
烘架管内使压（MPa）
|
≤0.784
|
≤0.784
|
≤0.784
|
≤0.784
|
|
烘架使用温度（℃）
|
35-150
|
35-150
|
35-150
|
35-150
|
|
箱内空载真空度（MPa）
|
-0.1
|
-0.1
|
-0.1
|
-0.1
|
|
在-0.1MPa，加热温度110℃
时，水的汽化率(kg/m2·hr) |
7.2
|
7.2
|
7.2
|
7.2
|
|
用冷凝器时，真空泵型号、
功率(kw) |
2X-15A 2KW
|
2X-30A 3KW
|
2X-30A 3KW
|
2X-70A 5.5KW
|
|
不用冷凝器时，
真空泵型号、功率(kw) |
SZ-0.5 1.5KW
|
SZ-1 2.2KW
|
SZ-1 2.2KW
|
SZ-1 2.2KW
|
|
干燥箱重量（kg）
|
250
|
600
|
800
|
1400
|
上述数据。仅供参老。如有特殊要求，本厂提供设计，咨询服务。

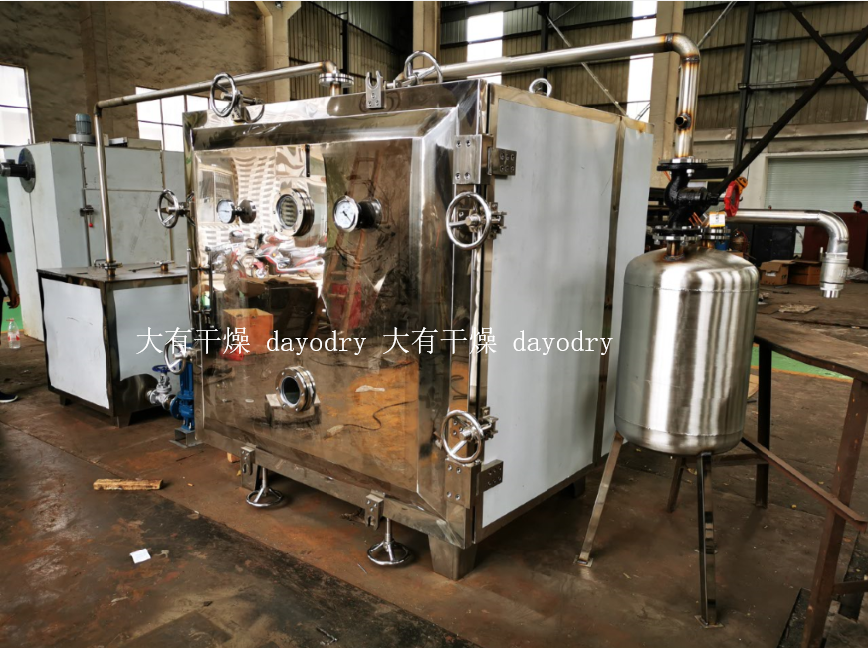

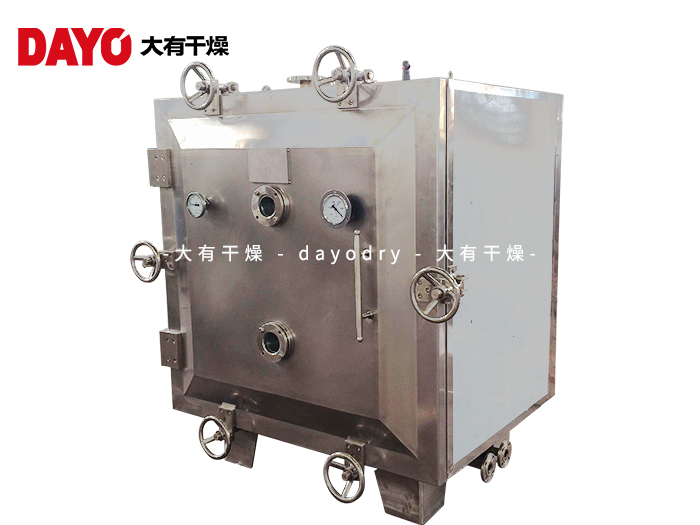

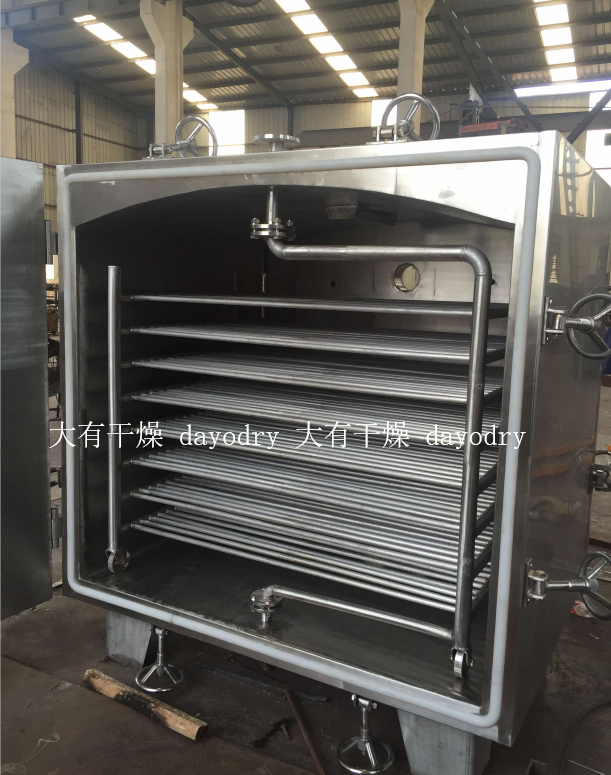

▶设备图
